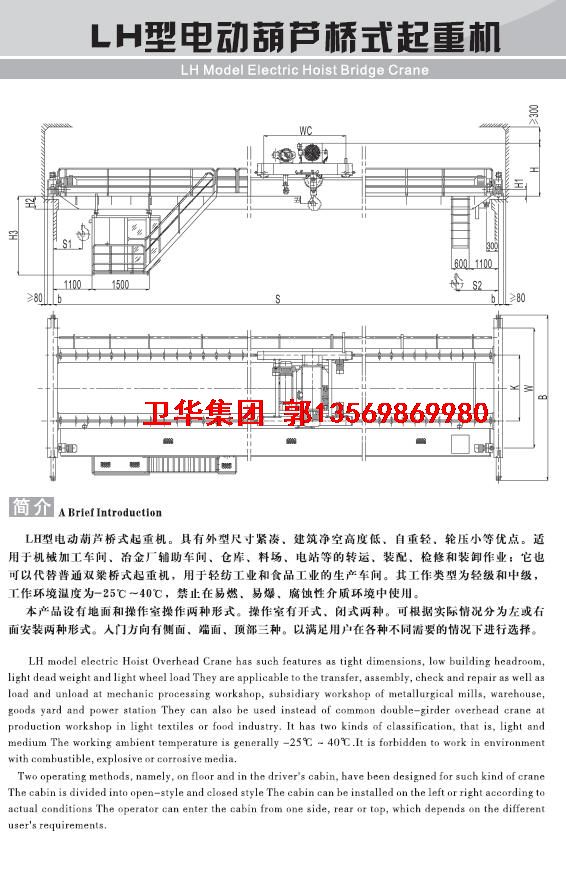

卫华集团，河南卫华LH型电动葫芦桥式起重机（葫芦双）

卫华集团，河南卫华LH型电动葫芦桥式起重机（葫芦双）按GB3811-2008和JB/T3695-2008 标准设计，是以CD₁、MD₁、WH164等A2固定式的电动葫芦作为起升机构的车间吊运设备，广范应用于机械加工车间、冶金厂辅助车间、仓库、料场、电站等的转运、装配、检修和装卸作业；它也可以代替普通双梁桥式起重机，用于轻纺工业和食品工业的生产车间。是现代工业企业中实现生产过程机械化、自动化，减轻繁重体力劳动、提高劳动生产率的重要工具和设备。我公司具有22年电动葫芦桥式起重机设计生产历史，在电动葫芦桥式起重机设计生产上积累了丰富的经验，可以设计适应各种工况的非标电动葫芦桥式起重机。

LH型电动葫芦桥式起重机（葫芦双）适用于在工作级别A3～A4，工作环境温度－25℃～+40℃，无易燃、易爆危险及腐蚀性介质环境条件下工作。起重量为3～63吨，跨度为7.5～31.5米。起重机电源为三相交流，额定频率为50Hz或60Hz。额定电压为220V～660V。电动机和电器上允许电压波动的上限为额定电压的+10%，下限（尖峰电压时）为额定电压的-15%，起重机内部电压损失不大于3%。

        起重机操作方式可根据具体情况选择为地面操作、遥控操作和司机室操作。

该产品具有结构紧凑、刚性好、操作简便、噪音低、建筑净空高度低、自重轻、轮压小、安全可靠、造型美观等优点。主要组成部分有：电控系统、小车、大车、桥架。

引用标准

GB 3811        起重机设计规范

GB 5905        起重机试验规范和程序

GB 6067        起重机械安全规范

GB 10183       桥式和门式起重机 制造和轨道安装公差

ZBJ80013.2     钢丝绳电动葫芦 技术条件

主要金属结构件

桥架

桥架主要由主梁、端梁、走台、导电支架、小车轨道、检修平台及扶梯、平台、栏杆等部件组成。桥架采用双梁结构，具有足够的强度、刚度和整体稳定性。

主梁：

主梁是起重机的重要受力结构件，本系列行车采用中轨箱形梁。。

端梁：

端梁装置又称横梁，采用钢板焊接箱形结构，材料采用Q235B

小车架

小车架主要结构件的材料采用Q235－B，板材经轧整平，并作抛丸处理后喷涂可焊性底漆。

起升机构

采用CD、MD或WH型A2固定优质钢丝绳电动葫芦为起升机构。

运行机构

小车运行机构

小车运行机构包括电机（1）、减速机（2）、车轮组（3）等

大车运行机构

大车运行机构主要由电动机（1）、减速器(2)、车轮组(3)等组成：

大车运行机构采用双电机分别驱动装置，具有运行稳定、重量轻、通用性好、便于安装和维修、运行性能不受吊重时桥架变形的影响。

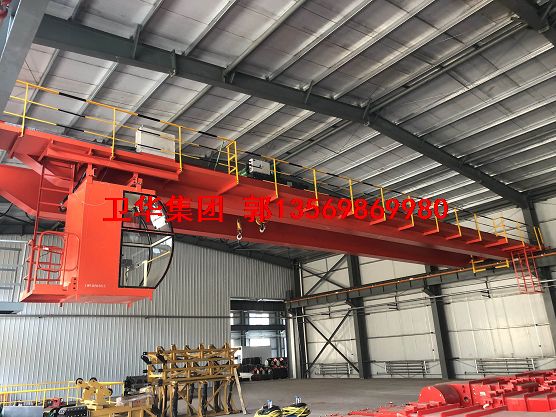

操纵方式

起重机也可以安装两套操作装置，即：地面+遥控操作或司机室+遥控操作，但因安全问题两种操作方式只可切换使用，不可同时使用。
