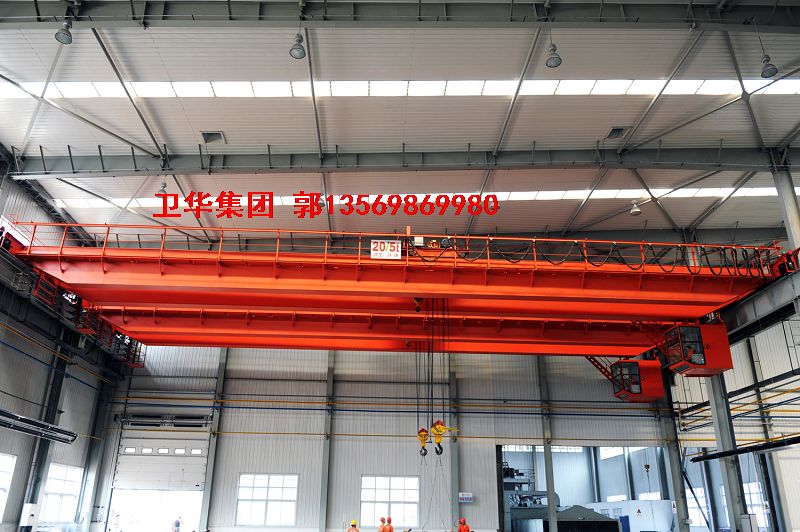

卫华集团，河南卫华QB型防爆双梁起重机

技术描述

1 概述

1.1 适用工况

本起重机适用于具有易燃易爆混合物的车间、仓库等工况场合，用于物料的吊运，设备的安装、检修。

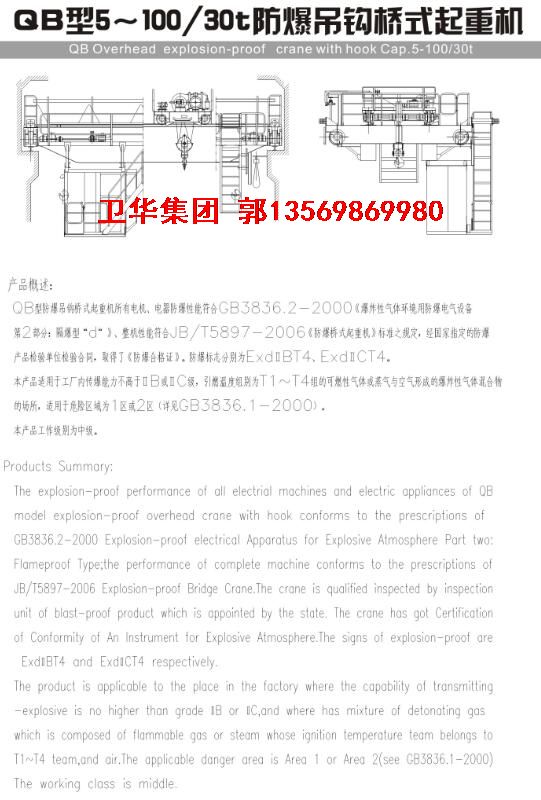

型号：QB型

起重量：5t-100/30t

卫华集团，河南卫华QB型防爆双梁起重机,QB型防爆双梁型式试验合格证

1.2 主要结构特点

主要结构：本设备整机主要由桥架、大车运行、小车电气设备组成。

本起重机采用双梁双轨、卷扬单小车的结构型式。

起重机卷扬小车上设有主、副起升机构，各采用一套独立的传动系统。主、副起升机构既可独立完成吊运，又可协同完成翻转设备工作。

本设备的设计制造严格按照防爆标准JB/T 5897-2006之规定，并采用合理材料和结构布局，使起重机运行平稳无冲击，各机构减少碰撞，避免产生火花等险情。

本起重机的防爆等级：DIIBT4或DIICT4

本起重机成熟可靠、操作方便、运行平稳、技术先进，是我公司多年来的成熟产品。

2 主要设计、制造、检验标准

1) GB/T 3811—2008    《起重机设计规范》

2) GB 6067—1985     《起重机械 安全规程》

3) GB/T 14405—1993   《通用桥式起重机》

4) GB/T 10183—2005   《桥式和门式起重机制造及轨道安装公差》

5) GB/T 5905—1986    《起重机试验规范和程序》

6)GB/T 5897-2006      《防爆桥式起重机》

3 主要技术参数：见我公司样本等资料。

4 主要结构技术说明

4.1 桥架

桥架是起重机的主要受力构件，采用双梁双轨的结构形式，以主梁、端梁为主要受力件，辅以小车轨道、走台、栏杆、梯子等附属金属结构组成。

主梁为箱形结构，主梁截面采用ANSYS有限元计算方法进行系统的分析计算，确保其具有足够的强度、刚度和整体稳定性。

4.3 大车运行机构

大车运行机构由车轮作为起重机的支承，采用两套独立的驱动系统对起重机进行分别驱动。

起升机构的电机采用起重专用防爆电机，自身具有制动功能。

4.4 起升机构

主、副起升机构布置在同一小车架上，各设置独立的驱动装置，主、副起升机构既可独立完成吊运，又可协同完成翻转设备工作。

起升机构的电机采用起重专用防爆电机，自身具有制动功能。

4.5 小车运行

小车运行机构由4个车轮作为小车的支承，采用一套独立的驱动系统对小车进行集中驱动。

起升机构的电机采用起重专用防爆电机，自身具有制动功能。
